周波数 50.00～51.00MHz
Arduinoを使ったデジタルVFO
電波形式 AM
出力 3W
終段 2SC1307
電源 12V～13.8V
消費電流 受信時 80mA，送信時 約1A
サイズ 200mm×200mm×66mm
重さ 1,230g

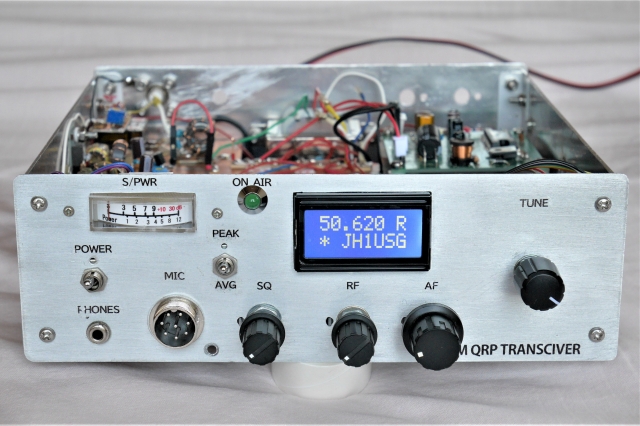

正面写真

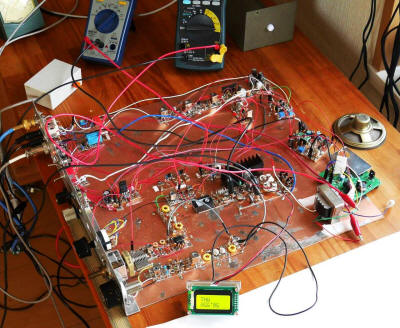

製作実験中の様子
正面

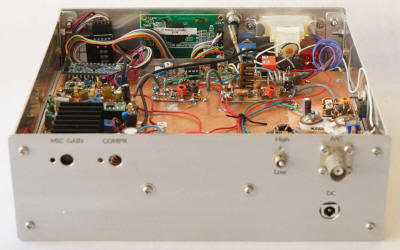

背面
内部上面

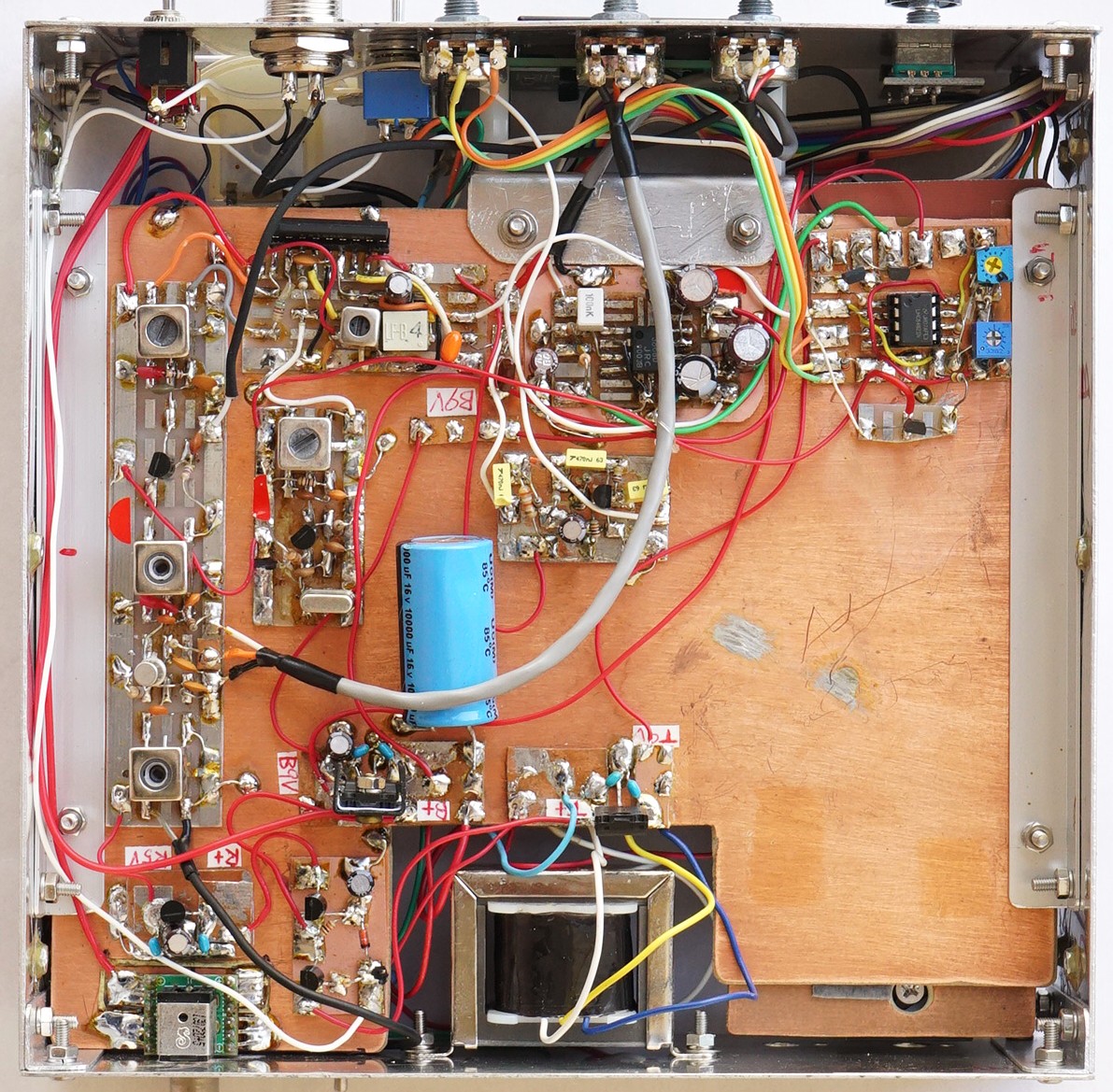

内部底面
ケース工作
系統図・回路図
各基板 スケッチの書き換えに時間がかかった
調整
感想
消費電流を測定すると無変調時は0.3Aほどだが、変調時はピークで3Aほど流れる
キャリア出力は３W程度に抑えたほうが変調がきれい
ピークホールド計をオンにすると１２W以上まで針がビュンビュン振れる
通貨型パワー計でも音声に従ってパワーが伸びプラス変調を確認することができる
実際の交信を録音していただいたMP3ファイル
