ドライバーとファイナルのコレクタ電流を測れるようにする
SWRとパワーが監視できるようにする
アンテナはダミロードではダメ。
ずれた周波数に同調させてしまうことがある
ダミーロードではSWRの変化がわからない
飛ばない同調したANTを製作するのがベスト
① 送信波形をオシロスコープでモニター
同時に変調音をヘッドフォンでモニターする
② 無変調状態で送信し、波形がきれいな状態の最高出力を見つける
③ マイク入力に1KHz程度の正弦波を入れて送信し、
波形がきれいな状態の最高出力を見つける
同時に変調音に異常がないことを確認
④ プラス変調で波形がきれいな状態の最高出力を見つける
AMは適切な励振がないと出力が出ない
ドライバーのコレクタ電流が流れだし、
ファイナルのコレクタ電流も流れ出せばOK
パワーが出てきて、SWRが跳ね上がる
SWRが上がらないよう維持しながらパワーを上げていく
ヘッドフォンからの音も刻々と変化する
SWRが１で，ヘッドフォンからの音がまともな状態で，３W
出力を欲張っては失敗する
波形測定（安物のデジタルオシロ）

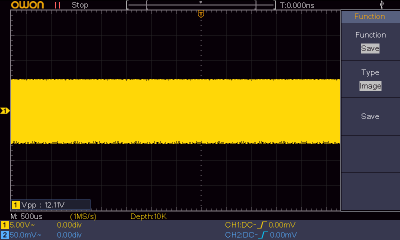

１W時のキャリア波形

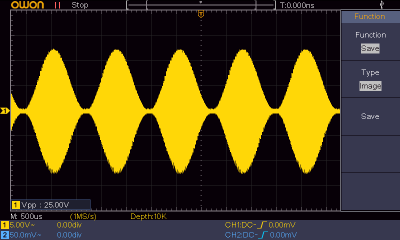

１W時のAM波形
こんな仕掛けでピックアップ，いい加減

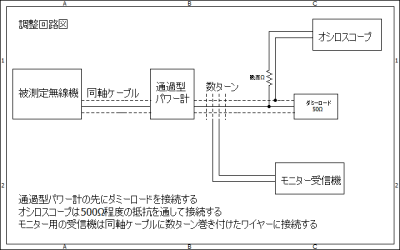

調整回路図
QRPの場合はオシロスコープを直接接続できる（0Ω）
モニター受信機は密閉型ヘッドフォンで聞く、録音するとより良い
